景曄自行車碗組安裝圖解

2022-06-28 15:35:28

文章來源:自行車配件

深圳市景曄交通器材有限公司是一家專業制造自行車、電動車、童車等前叉碗組、五通碗組及快拆束仔的中外合資企業,本文將詳細介紹景曄的碗組產品安裝步驟。

自行車碗組、山地車碗組各配件安裝步驟

前叉下檔部分

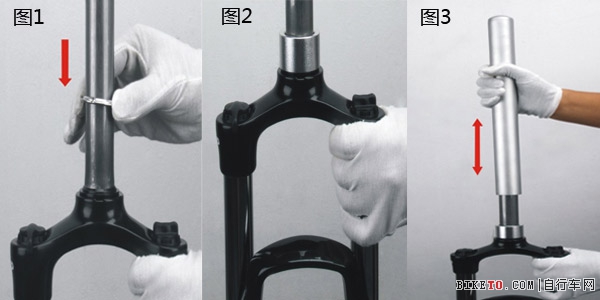

1.拿一相應的下檔,并調整好方向,斜面朝上,平面朝下放入前叉,如圖1。

1.1 拿一裝下檔工具底座,套入裝有下檔的前叉上,如圖2。

1.2 放入套筒,用力沖擊工具底座直到把下檔打到位,如圖3。

前叉太陽花部分

根據相應的前叉選用相應的膨脹花及太陽花。

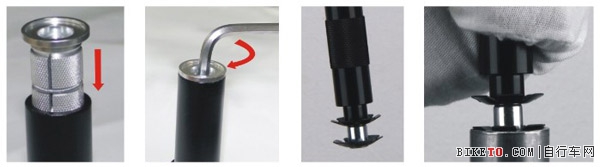

若是碳纖前叉一般選用膨脹花,把膨脹花螺絲松到可以放進前叉立管,如圖1;再用6mm扳手把螺絲鎖緊,如圖2。

2.2 取一與立管相對應的太陽花,擰入工具螺紋處,如圖3。

2.3 將工具放入立管端口處,注意要垂直,如圖4。

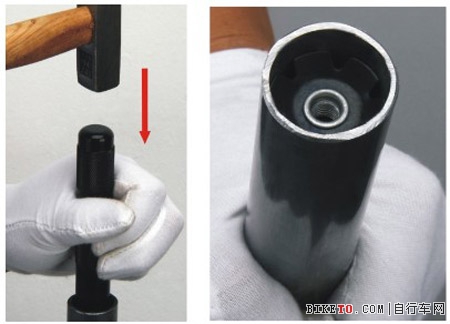

2.4 用鐵錘擊打工具頂部, 直到太陽花沉至與 立管端口15mm左右, 如圖5 、圖6。

車頭管部分

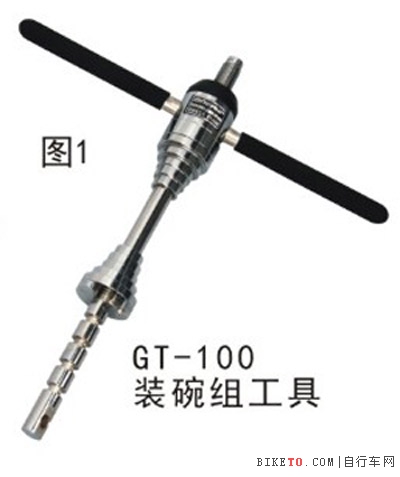

3.裝上下碗,根據各個廠家生產的車架頭管和公差可能會有偏差,在裝入上下碗的時候也有松緊,大部分都是需要用裝碗工具   ,如圖1。

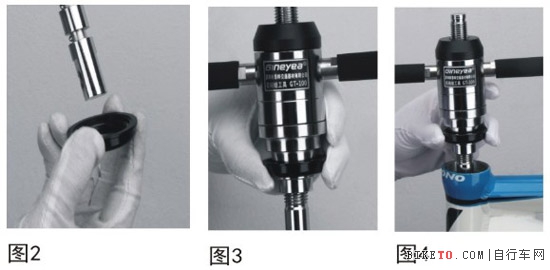

3.1 先把上碗放穿入碗組工具,注意碗的方向,上碗碗口向上,然后再穿入車架頭管內,如圖2、圖3、圖4。

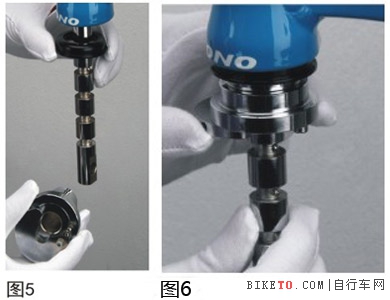

3.2 在穿入下碗時,請注意下碗碗口向下方,并把組裝工具下培林座也穿入工具主軸螺桿同時卡好檔片,如圖5、圖6。

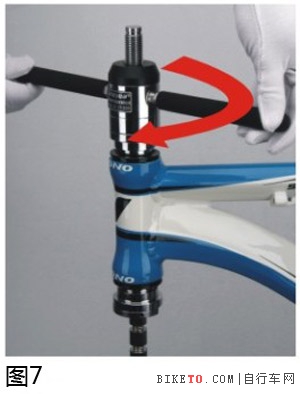

3.3 按順時針旋轉手柄,注意觀察上下碗是否平整,由于壓碗需要的力量比較大,所以最好由兩人同時操作,一人用開口扳手或直徑8mm的鐵棒固定主軸下方扳手位,一人手握手柄用力旋轉,直到上下碗壓到位壓平, 如圖7。

前叉與車頭管組合部分

4.前叉與車架的組裝

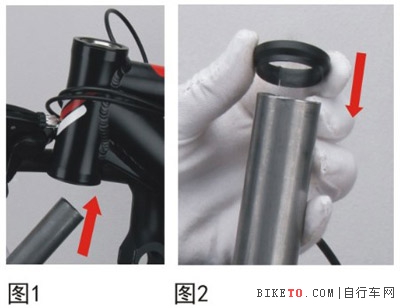

4.1 將裝好下檔和太陽花的前叉裝入車架,如圖1。

4.2 放入上束,注意束子方向,有斜度的方向向下,如圖2。

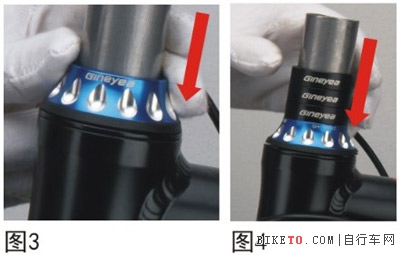

4.3 放入碗組上蓋,注意:一般情況都是喇叭口向下,如圖3。

4.4 加入墊圈,根據個人高度與喜好加入相應的墊圈,如圖4。

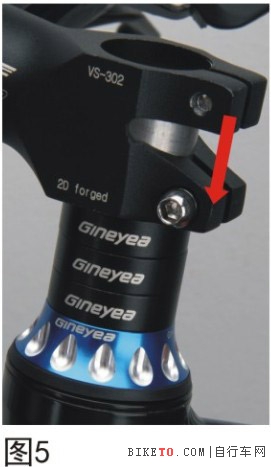

4.5 裝入把立器,注意:一般要求都是把立器要高出于前叉立管3-5mm,如圖5。

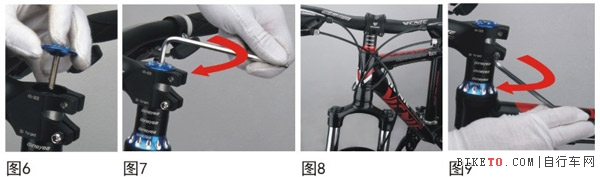

4.6 最后裝入上檔塊并用6mm板手鎖緊螺絲, 如圖6、圖7。

4.7 調整好角度并鎖緊把立器螺絲,如圖8、圖9。

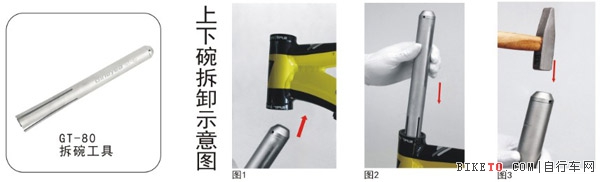

車頭前叉檢修與碗組拆卸

車頭前叉的自我檢查

1.首先把前叉減振器打到鎖死位置。

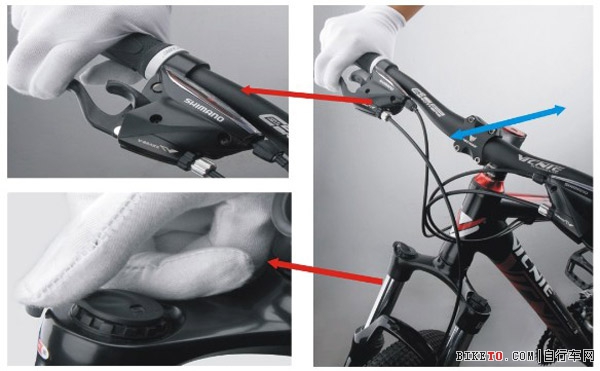

2.右手握緊前剎前后推動,感覺車頭:

A.無松動:說明車頭碗組無磨損,前叉與車架密合完好。

B.有松動間隙感:說明車頭碗組有磨損,需要盡快檢修或更換碗組。

3.日常保養:

A.騎行一段時間后,要對車子活動部位進行清理,并打上黃油。

B.車輛騎行后,要及時對整車進行清洗并擦拭干凈。

C.每次出行前進行必要的一些檢查如,剎車、輪胎氣壓等。
